一、產品概述

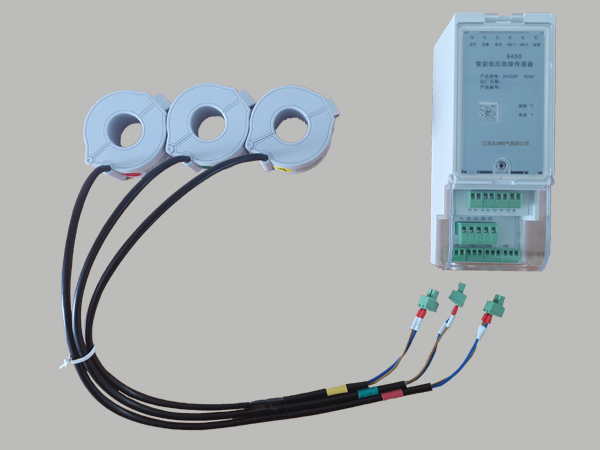

　　三相低壓故障傳感器(以下簡稱“故障傳感器”)是一種接入低壓線路的用電狀態和故 障監測設備，故障傳感器在設計上總結了多年的故障現場排查經驗，針對低壓線路復雜的特點開發。采用了開啟式電流互感器和穿刺取電線夾可以在不停電的情況下安裝，結構簡單安裝便捷。

　　故障傳感器可安裝在架空線路的分支點以及開關分支箱內，并在上述位置建立監測點，通過 監測三相電壓、電流、零序電流、有功/無功功率等參數分析找出造成線路異常的分支，實現線 路運行狀態的監測功能，線路故障狀態的指示功能，以及臺區、相位和線路拓撲結構的識別功能。

　　故障傳感器采用了32位嵌入式ARM處理器，24位高精度Σ-Δ模數轉換器，具有強大的數據處 理能力和通訊能力以及高精度采樣能力。具有本地RS485數據通訊接口、寬帶載波HPLC通訊接口，可以把數據實時傳送給TTU設備或通訊中繼設備。

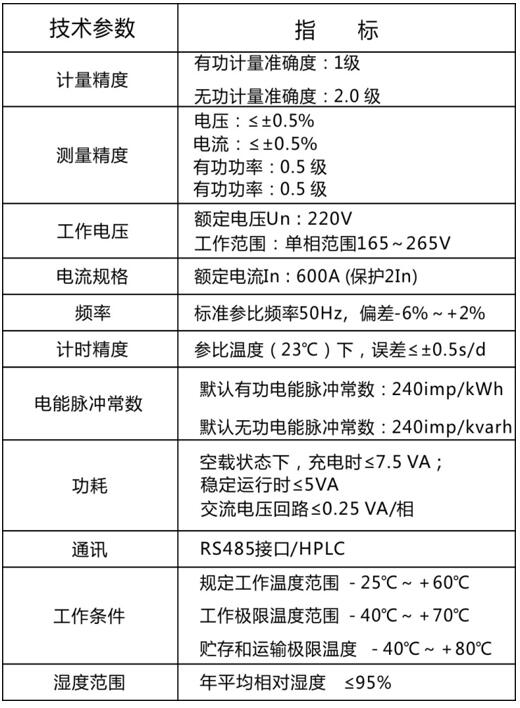

二、技術參數
　　

三、產品尺寸

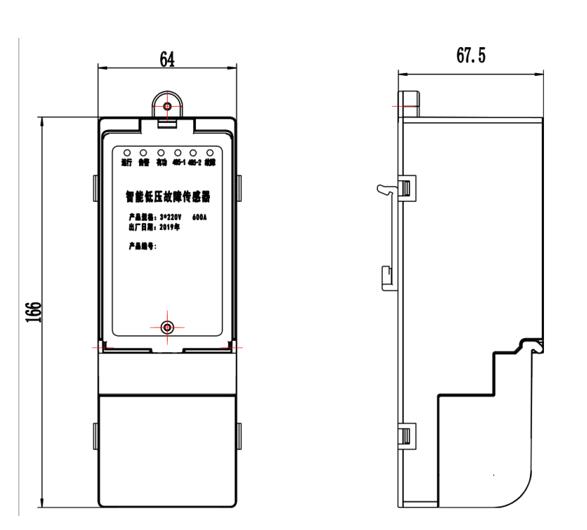

3.1 主體
　　

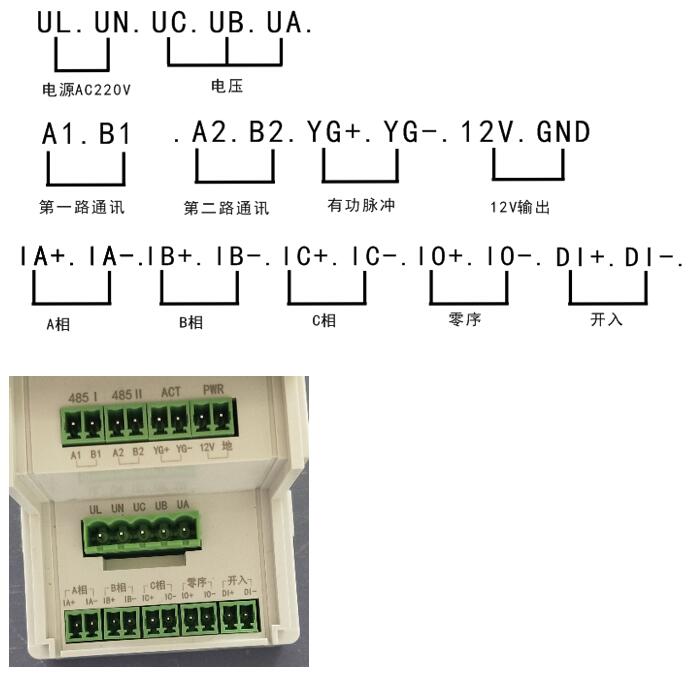

3.2 接線說明
