一、產品概述
在我國,中、低壓母線短路故障中,重點設備和人員傷害主要由電弧光引起,然而,我國的大多數中低壓母線沒有設置快速母線保護,而只是采用了簡單的消弧裝置和變壓器后備保護。這些保護智能化較低,動作速度慢,往往會延長故障切除時間,從而進一步擴大設備損壞程度,甚至?xí)?ldquo;火燒連營”的惡性事故,沖擊變壓器一次運行,影響整個電網的安全傷運行。

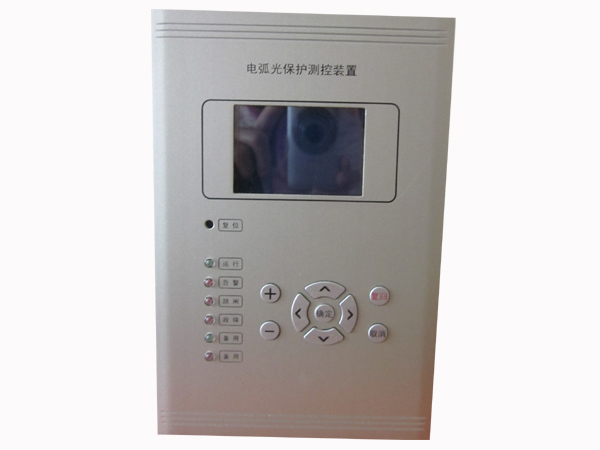

ZKQ-923弧光保護系統是我公司根據國內實際情況,吸收國外電光保護的特點,結合行業檢測及保護配置相關規程,自主研發出具有獨特創新技術、具有廣泛實用性、高可靠性的新型電弧光保護系統。采用弧光檢測和過電流檢測雙判據原理,具有保護動作速度快、可靠性高等特點。
主要應用于以下場合:
1)電力變電站
2)火電廠電氣段開關柜母線室及饋線柜
3)風電場升壓站集電線路開關柜
4)箱式變電站
5)鋁鎂行業大型直流整流柜
二、母線弧光保護系統的組成及作用
弧光保護系統主要由主控單元、弧光采集單元和弧光傳感器組成。
電弧光保護系統,可以起到以下作用:
1)減少或降低電弧光對于人體的傷害;
2)減少或降低電弧光短路故障對于設備的損害;
3)避免變壓器因近距離母線故障造成動穩定破壞,延長變壓器的使用壽命;
4)縮短電弧光故障切除時間,避免波及站內直流系統造成重大損失;
5)減少因電弧光故障造成設備停運的時間,更快地恢復供電。
技術優勢
1)動作迅速可靠:
采用了可靠的快速算法,可以在短時間內判斷弧光變化信號和電流變化信號并迅速出口,從發現故障到出口跳閘時間間隔優于 確保開關柜內設備的弧光在 10ms, 75ms以內切除
2)全數字化設計:
本裝置采用全數字化設計,配置靈活,動作精度高,而且排除了由于旋鈕或其他機械設計導致的誤差隱患。
3)保護原理簡單、合理
根據弧光產生時的特點,裝置采用弧光和電流雙重判據,判據簡單且可以有效的保證動作的準確性。
4)強大的電氣性能:
弧光探頭設計、連接線等全部采用耐高溫、阻燃的高分子材料,具有超強的電氣隔離效果。裝置完全滿足EMC的標準,保證了弧光保護系統的整體穩定性和動作的可
5)故障信息記錄全面
在故障弧光發生并引起裝置跳閘后,主控單元或饋線保護單元可以準確的記錄弧光探頭檢測到故障弧光的位置信息,且可以詳細記錄動作時刻的三相電流值。
6)多種輔助保護功能:
主控單元不但有弧光保護,還有斷路器失靈等輔助保護,這些保護是弧光保護的合理配置和有效補充。
三、產品尺寸及開孔示意圖
