電量采集模塊作為一款高速單片機作為控制核心，應用非常廣泛，具有測量、計量、通訊、控制等功能，經濟且實用的智能電量采集模塊，方便用戶進行用電監測、集超和管理?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。

　　功能特點：

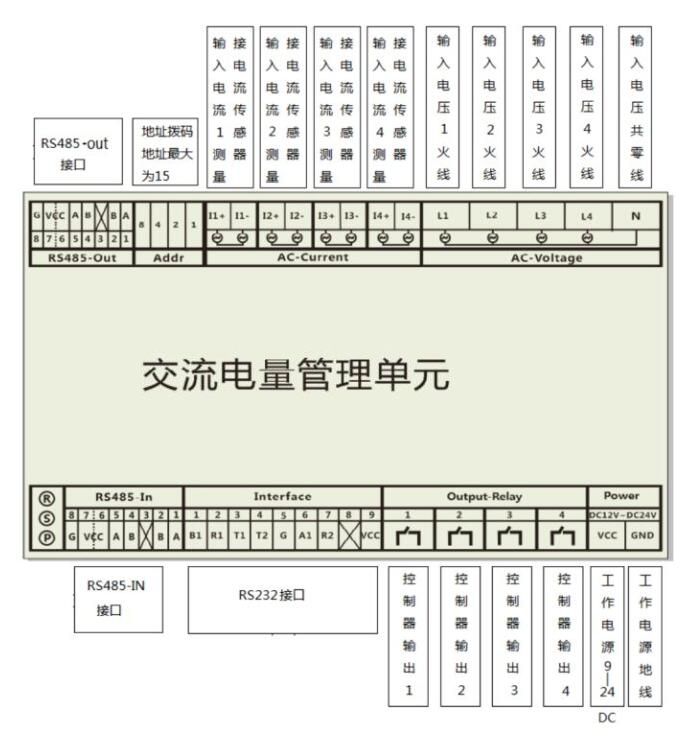

　　1.支持4路通道檢測交流電電壓、4路通道檢測交流電電流(電流監測需外接電流傳感器)、4路的繼電器輸出控制，2路開關量輸入。

　　2.可插拔接線端子，便于用戶接線。導軌式雙卡扣設計，安裝簡單。

　　3.采用標準的modbus-RTU通訊協議，支持的寄存器定義為：波特率(默認)：9600;數據位：8;停止位：1;校驗位：無。

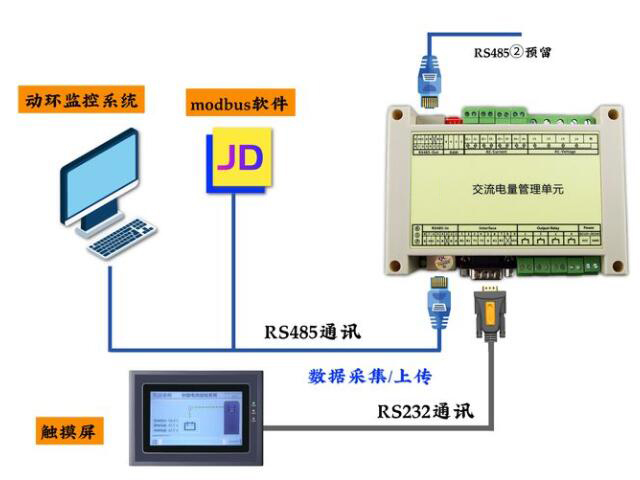

　　4.模塊設計有2路RS485通訊接口用于連接PC或者modbus通訊設備;1路RS232通訊接口用于連接觸摸屏等。
