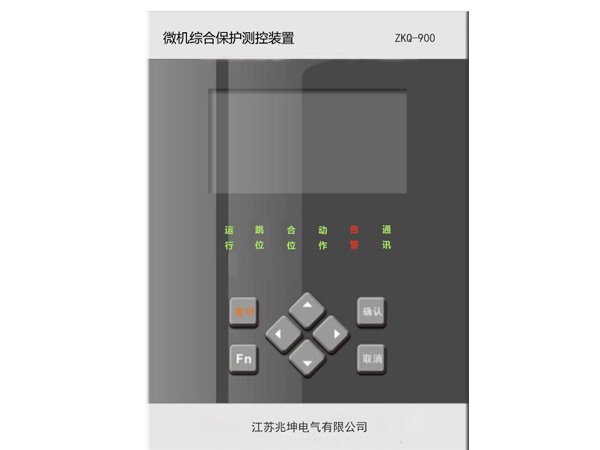

ZKQ-900系列微機保護測控裝置,采用32位DSP芯片研制的集保護、測量、通訊于一體的綜合保護測控裝置。
該裝置適用于110kV及以下電壓等級變電站、水電站、電廠等電力二次設備;具有保護、遙測、遙信、遙調、遙控功能,可實現對其全方位的控制和管理,實現了無人值守功能。
該裝置自投入市場以來,以其運行穩定、功能完善、采樣精確、開入準確、開出正確、通訊可靠而深受用戶的好評。
該保護裝置可以集中組屏,也可分散安裝于開關柜的二次儀表室中。集中組屏?xí)r,屏柜采用2260(或2360)×800×600尺寸,通常每面屏柜可裝3層裝置,每層可裝3臺裝置(根據裝置的不同增減)。
在通訊系統中,各裝置可通過現場總線直接連接微機進行通訊,也可與通訊管理機進行通訊,將采集到的各種信息通過通訊管理機上傳給微機監控系統;同時通訊管理機把接收到的各種命令傳送到所對應的裝置中。各裝置相對獨立,可與變電站層設備通訊,實現變電站綜合自動化。

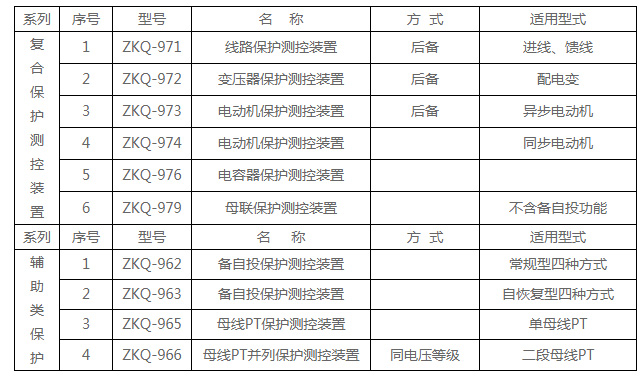

ZKQ-900型系統設計了系列化的測控裝置:微機保護裝置為綜合一體化的保護測控裝置。不同規模、不同一次接線、不同要求的變電站實現綜合自動化,可以方便的應用這些面向?qū)ο笤O(shè)計的裝置。
技術參數1、微機保護測控裝置技術參數
1).裝置額定數據:
交流電流: 5A或1A(1A訂貨需說明);
交流電壓: 1 00V或57.7V;
工作電壓: AC/DC 85V到265V;
頻 率: 50Hz(60Hz訂貨需說明);
波 形: 正弦,波形畸變不大于2%;
紋波系數: 不大于3%。
2).裝置功耗:
交流電流回路:In=5A時每相不大于0.5VA;
In=1A時每相不大于0.3VA;
交流電壓回路:每相不大于0.5VA;
直流電源回路:正常工作時,不大于10W;
保護動作時,不大于30W。
3).測量元件精度:
刻度誤差:不大于±1%;
溫度變差:在工作環境溫度范圍內,不大于±2%;
綜合誤差:不大于±3%;
測量電流:0.2級;
母線電壓:0.5級;
頻率: 0.01HZ;
P、Q、COSφ:0.5級;
通訊分辨率:不大于1ms;
通訊速率:300N(N =1/2/4/8/16/32/64)可調;
4).環境條件:
正常工作溫度范圍:-30℃~+60℃;
極限工作溫度范圍:-40℃~+70℃;
貯存溫度:-40℃~+70℃;
相對濕度:不大于95%,不凝露;
地震烈度:8度;
水平加速度:0.2g;
垂直加速度:0.2g;
大氣壓力:60Kpa ~ 110Kpa;
防護等級:≥IP32;
海拔高度:4000米以下。
5).抗干擾及機械性能:
抗高頻磁場干擾能力:裝置能滿足國標GB2887-082《計算機場地技術要求》5.2磁場干擾強度在800A/M下能正常工作。
高頻電氣干擾:裝置能承受GB6162規定的干擾試驗,試驗電源頻率為100KHZ和1MHZ,試驗電壓為共模28000V,差模1000V的衰減振蕩波。試驗時給被分試?yán)^電器預先加直流電源,按GB6162第3.3條表3所列臨界條件下疊加干擾試驗。裝置無誤動或拒動現象。
脈沖干擾:符合IEC255-22-5,GB/T15145-94
快速瞬變干擾:裝置能承受IEC255-22-4標準規定的 III級(3KV)快速瞬變干擾試驗。
靜電放電:裝置承受IEC255-22-2標準規定的IV級靜電放電 試驗。
沖擊電壓:各輸入、輸出端子分別對地, 交流回路和直流回路之間,交流電流回路和交流電壓回路之間,能承受5KV(峰值)的標準雷電波沖擊檢驗,裝置無絕緣損壞。
機械性能:正常條件:通過ⅠI 級振動響應、沖擊響應 檢驗。
運輸條件:通過ⅠI級振動耐久、沖擊耐久及碰撞檢驗。
沖擊性能:裝置能承受GB7261第17.5條規定的嚴酷等級為1級的振動耐久能力試驗。試驗后,無緊固件松動脫落及結構件損壞。
振動性能:裝置能承受GB7261第16.3條規定的嚴酷等級為1級的振動耐久能力試驗。試驗后,無緊固件松動脫落及結構件損壞。
碰撞性能:裝置能承受GB7261第18章規定的嚴酷等級為1級的碰撞試驗。試驗后,無緊固件松動脫落及結構件損壞。
6).耐溫?zé)嵝阅?/p>
裝置能承受GB7261第21章規定的濕熱試驗,最高試驗溫度+60℃,最大濕度95%,試驗時間為2d,每一周期歷時24h的交變濕熱試驗,在試驗結束前2h內,測量各導電電路對外露非帶電金屬部分及外殼之間、電氣上無聯系的各回路之間的絕緣電阻值不小于1.5MΩ,介質強度不低于文件規定的介質強度試驗電壓幅值為75%。
7).絕緣耐壓標準滿足部標DL478和IEC-255-4。
裝置的帶電部分和非帶電金屬部分及外殼部分,以及電氣上無聯系的各電路之間,根據被試回路額定電壓等級,分別用開路電壓250V或8000V的兆歐表測量其絕緣電阻值。正常試驗大氣條件下,不同額定等級的各回路絕緣電阻不小于下表的規定值。
在正常試驗大氣條件下,裝置能承受頻率為50Hz,歷時1min的工頻耐壓試驗而無擊穿閃絡及元器件損壞現象。
8).保護、測量范圍:
測量電流:0.1In~1.2In;
保護電流:0.1In~20In;
零序電流:0.1In~20In;
電 壓:0.1V~120V;
頻 率:48.00~52.00Hz。
9). 返回系數:
電流元件:0.95;
過電壓:0.95;
低電壓:1.05。
10).整組動作時間(1.2倍動作量):
瞬時段不大于20ms; 過流段不大于25ms。
11).整定范圍及誤差
電流整定范圍:0.01In ~20In,誤差<±2%;
整定步長:0.01A;
電壓整定范圍:0 ~120V, 誤差<±2%;
整定步長:0.01V;
時間整定范圍:0 ~100S,誤差<±2%;
整定步長:0.01S;
12).交流回路的過載能力:
(產品經受過載電流電壓后,無絕緣 損壞)
1)交流電壓:連續工作1.2Un
2)交流電流:持續工作2In;10In時可持續10s ;
20In時可 持續1s。
13).直流電源:50% ~120% 額定電壓,連續工作;
14).接點容量: 跳閘、合閘線圈出口:0.5 至5A自適應;
跳閘、合閘出口:DC220V/8A;
繼電器最大出口:10A;
交流電源影響:在正常大氣條件下,分別改變規定的各參數中的任一項為選定的極限條件(其余為額定值),裝置均能可靠工作,性能及參數符合要求規定值。
直流電源影響:在正常大氣條件下,分別改變規定的各參數中的任一項為選定的極限條件(其余為額定值),裝置均能可靠工作,性能及參數符合要求規定值。
直流電源顛倒:將輸入直流電源的正負極性顛倒,裝置不會出現損壞現象,并能正常工作,性能及參數符合規定。裝置突然加上電源、突然斷電、電源電壓緩慢上升或緩慢下降,裝置均不會出現誤動作和誤發信號。
裝置連續通電:裝置完成調試后,出廠前進行不少于72小時的50℃連續通電試驗。
