一、產品概述

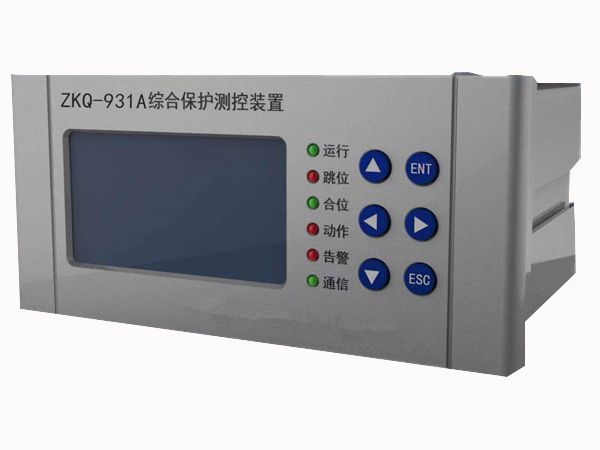

　　ZKQ-931A微機綜合保護測控裝置適用于工業和民用10kV及以下電壓等級的線路和廠用變的保護和測控，用戶可根據需要自行切換線路、廠用變保護程序或是電動機保護。

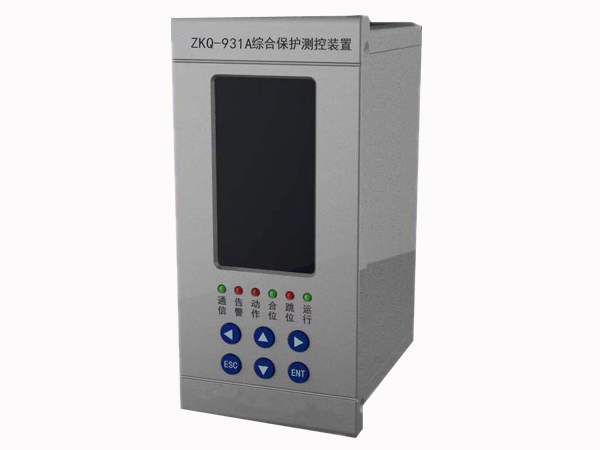

　　產品主要針對環網柜設計，也可用于普通開關柜，體積小、深度淺、具有完整的電流保護、電壓保護、開關量輸入(可編程設置出口為跳閘或告警)、繼電器輸出和通訊功能。

二、技術參數

　　1).裝置額定數據：

　　交流電流： 5A或1A; 交流電壓： 100V

　　工作電壓： AC/DC 85V到265V; 頻 率： 50Hz

　　2).裝置功耗：

　　正常運行≤5W;裝置動作≤11W

　　3).測量元件精度：

　　測量電流：不大于0.2級; 母線電壓：不大于0.2級;

　　頻 率： 0.01HZ;

　　P、Q、COSφ：0.5級;

　　4).開關量及通訊：

　　開入：6路(無源接點輸入)

　　開出：4路(空接點，容量AC250/5A)

　　通訊接口：標配1路RS485

　　通訊波特率：1200bps～9600bps可調

　　通訊規約：Modbus;

　　5).環境條件：

　　正常工作溫度范圍：-10℃～+55℃; 極限工作溫度范圍：-25℃～+70℃

　　相對濕度：5%～95%，不凝露

　　大氣壓力：60kPa～106kPa

　　防護等級：IP50

　　6).裝置絕緣性能

　　絕緣電阻

　　裝置的帶電部分和非帶電部分及外殼之間以及電氣上無聯系的各電路之間用開路電壓500V的兆歐表測量其絕緣電阻值，正常試驗大氣 條件下，各等級的各回路絕緣電阻不小于100MΩ。

　　介質強度

　　在正常試驗大氣條件下，裝置能承受頻率為50Hz，電壓2000V歷時1分鐘的工頻耐壓試驗而無擊穿閃絡及元件損壞現象。試驗過程中，任一被試回路施加電壓時其余回路等電位互聯接地。

　　沖擊電壓

　　在正常試驗大氣條件下，裝置的電源輸入回路、交流輸入回路、輸出觸點回路對地，以及回路之間，能承受1.2/50μs的標準雷電波的短時沖擊電壓試驗，開路試驗電壓5kV。

　　7).電磁兼容

　　輻射電磁場騷擾試驗：滿足GB/T 14598.9-2002(IEC 60255-22-3:2000，IDT)規定的Ⅲ級試驗

　　快速瞬變干抗試驗 ：滿足GB/T 14598.10-2007(idt IEC 60255-22-4:2002)規定的Ⅳ級試驗

　　1MHz脈沖群干擾試驗 ：滿足GB/T 14598.13-2008(eqv IEC 60255-22-1:2007)規定的Ⅲ級試驗

　　靜電放電試驗 ：滿足GB/T 14598.14-1998(idt IEC 60255-22-2:1996)規定的4級試驗

　　電磁發射試驗 ：滿足GB/T 14598.16-2002(IEC 60255-25:2000，IDT)規定的A類試驗

　　浪涌(沖擊)抗擾度 ：滿足GB/T 17626.5-2008(idt IEC 61000-4-5:2006)規定的4級試驗

　　射頻場感應的傳導騷擾度 ：滿足GB/T 17626.6-2008(idt IEC 61000-4-6:2006)規定的3級驗

　　工頻磁場抗擾度 ：滿足GB/T 17626.8-2006(idt IEC 61000-4-8:2001)規定的4級試驗

　　脈沖磁場抗擾度 ：滿足GB/T 17626.9-1998(idt IEC 61000-4-9:1993)規定的4級試驗

　　直流電源電壓突降和電壓中斷影響 ：允許GB/T 8367-1987(eqv IEC 60255-11:1979)中要求100ms的電壓中斷，30%電壓突降0.5 s

　　8).機械性能

　　振動 ：裝置能承受GB/T 11287-2000中3.2.1規定的嚴酷等級為1級的振動響應試驗，3.2.2規定的嚴酷等級為1級的振動耐久試驗。

　　沖擊：裝置能承受GB/T 14537-1993中4.2.1規定的嚴酷等級為1級的沖擊響應試驗，4.2.2規定的嚴酷等級為1級的沖擊耐久試驗。

　　碰撞 ：裝置能承受GB/T 14537-1993中4.3規定的嚴酷等級為1級的沖擊碰撞試驗。

三、產品選型

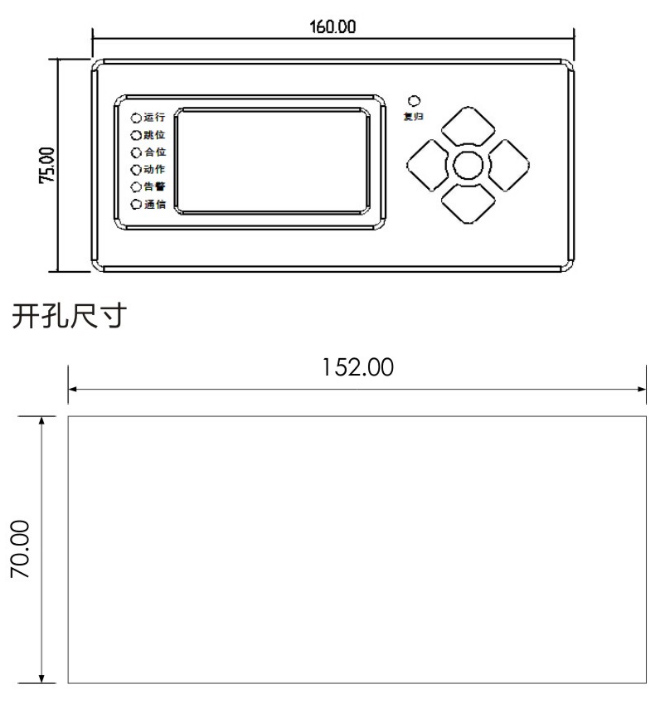

四、產品尺寸
